Description

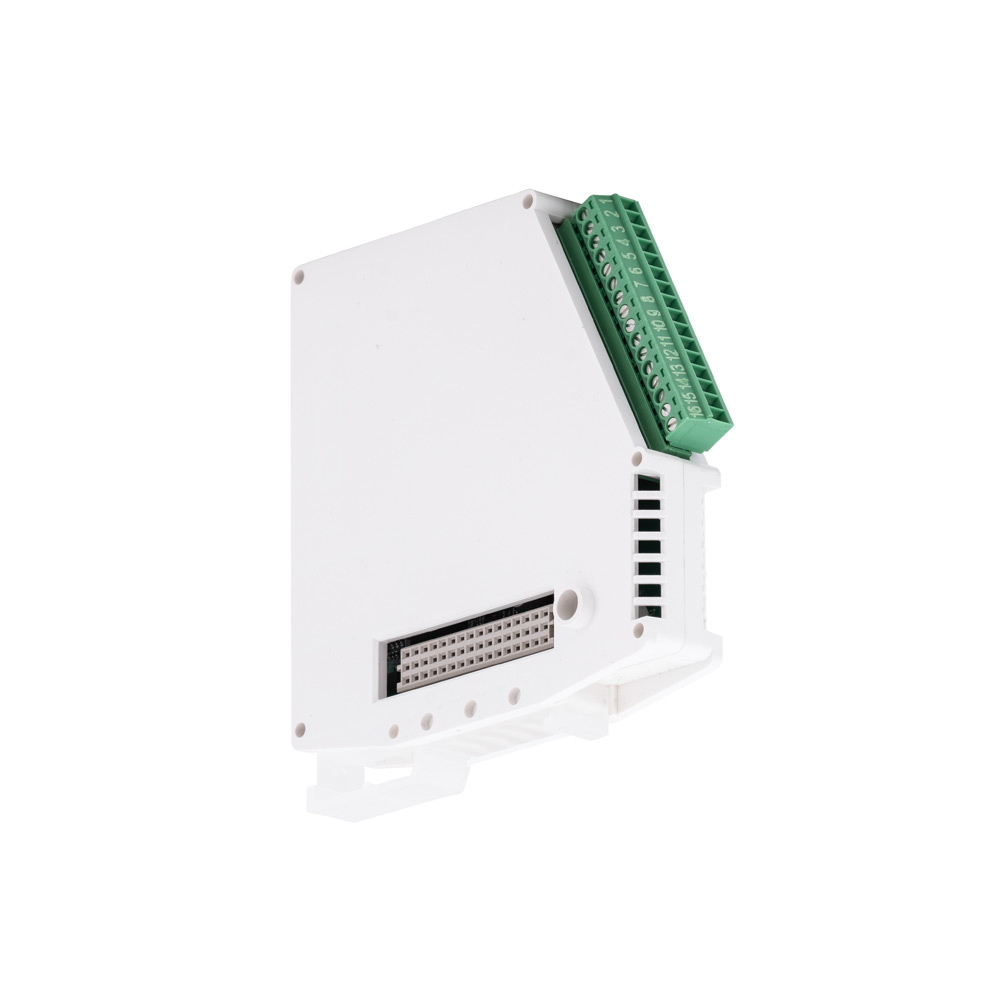

Module UniPOS DIN8CL – Module conventionnel 8 zones.
Le UniPOS DIN8CL est un module conventionnel conçu pour être intégré au système 7000-1MC. Il permet d’ajouter 8 lignes/zones conventionnelles au système de détection et d’alarme incendie. Le module fonctionne uniquement comme élément du système 7000-1MC.
Chaque ligne conventionnelle peut prendre en charge jusqu’à 32 détecteurs conventionnels, permettant de connecter plusieurs détecteurs sur chaque zone de détection. Jusqu’à 5 modules DIN8CL peuvent être installés par centrale.
Le DIN8CL est conçu pour une installation sur rail DIN. Il doit être installé avec les autres modules du système selon l’ordre de montage indiqué par le fabricant.
Caractéristiques techniques
- Référence : DIN8CL
- Type : Module conventionnel DIN
- Système compatible : 7000-1MC
- Nombre de zones/lignes : 8
- Détecteurs par ligne : jusqu’à 32
- Nombre maximum de modules par centrale : 5
- Installation : Rail DIN
- Câble de ligne : câble incendie blindé 2 fils
- Section recommandée : 0,75 à 1,5 mm²
- Résistance EOL : 3,0 kΩ / 0,6 W
- EOL pour bases à diode : élément EOL-3, référence 5010
- Consommation maximale par ligne : 95 mA / 24 V DC
- Alimentation : (27,6 +1/-8) V DC
Compatibilité
Le DIN8CL fonctionne uniquement comme partie du système 7000-1MC. Pour sa configuration et son installation, le fabricant renvoie au manuel d’utilisation du 7000-1MC.
