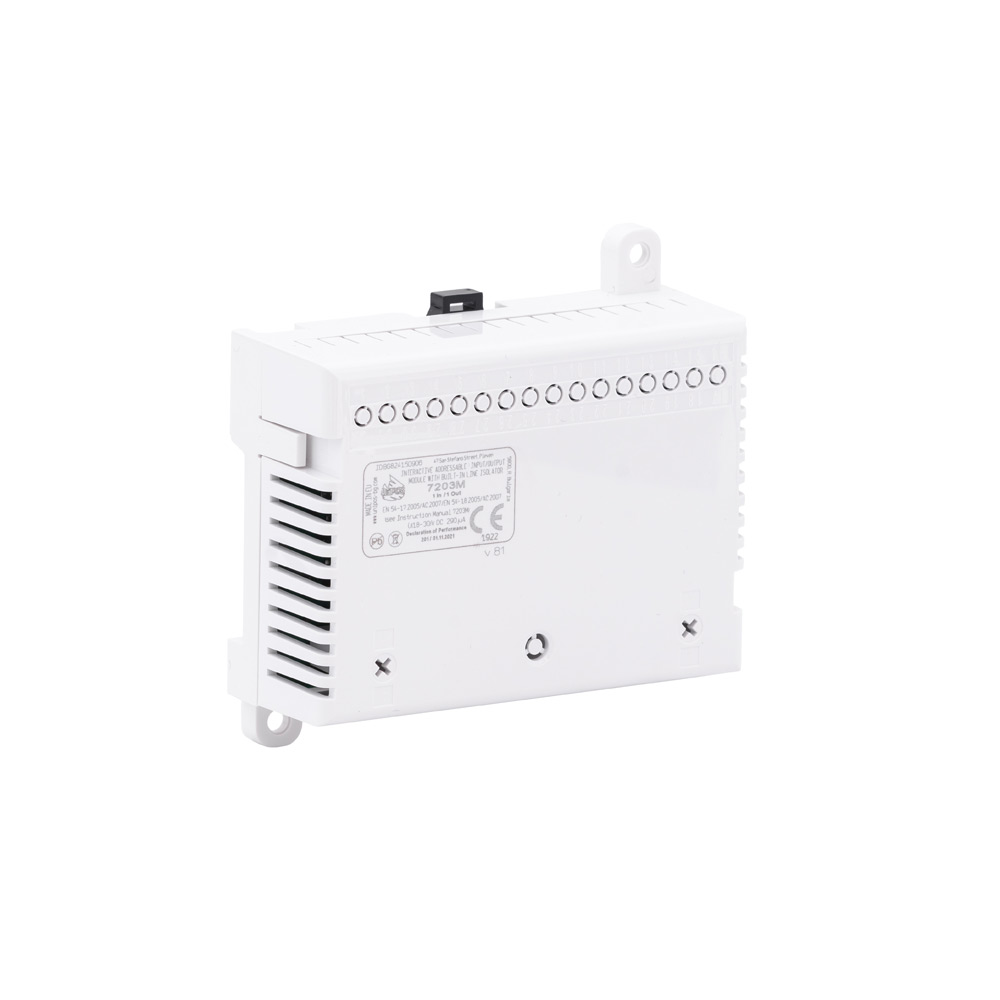

Adaptateur adressable-conventionnel 7201M
L’adaptateur adressable-conventionnel 7201M est une interface adressable alimentée par le loop, permettant de raccorder des équipements conventionnels à un système de détection incendie adressable. Il est compatible avec les centrales 7000M et 7000-1MC et prend en charge une zone conventionnelle.
Le 7201M occupe une adresse sur la boucle adressable et est alimenté directement par celui-ci. Il intègre un isolateur de court-circuit sur la boucle ainsi qu’une protection en courant sur la ligne conventionnelle.
Caractéristiques techniques
- Alimentation depuis la boucle adressable : 18 à 30 V DC
- Une zone conventionnelle
- Prise en charge jusqu’à 3 détecteurs conventionnels selon le manuel
- Une adresse sur la boucle
- Communication avec la centrale via UniTALK
- Isolateur de court-circuit intégré
- Protection en courant de la ligne conventionnelle
- Détection des défauts de coupure et de court-circuit
- Tension de la ligne conventionnelle : 18 à 22 V DC
- Section des conducteurs : 0,5 à 1,5 mm²
- Indice de protection : IP30
- Dimensions : 92 × 60 × 22 mm
- Poids : 0,078 kg
- Montage sur rail DIN ou au mur
Intégration des équipements conventionnels
Le 7201M permet d’intégrer une ligne conventionnelle dans une boucle adressable 7000M. La ligne peut comporter jusqu’à 3 détecteurs conventionnels et un maximum de 5 adaptateurs conventionnels peut être raccordé sur une même boucle.
La ligne conventionnelle utilise une résistance de fin de ligne 5,6 kΩ. Pour détecter spécifiquement le défaut lié au retrait d’un détecteur, le manuel prévoit l’utilisation de bases à diode 8000D avec l’élément terminal EOL-2.
Communication et indication des états
La communication entre la centrale et l’adaptateur s’effectue sur le loop adressable via le protocole UniTALK. Deux LED intégrées indiquent l’état de l’appareil : une LED rouge pour l’état incendie et une LED jaune pour les défauts.
Installation
Le 7201M peut être installé dans une boîte supplémentaire ou directement sur un rail DIN, dans un emplacement protégé contre l’humidité. Les raccordements sont réalisés sur les bornes prévues pour le loop adressable et la ligne conventionnelle.
Normes
Le 7201M est certifié selon EN54-17 et EN54-18.
